কিভাবে একটি থ্রেড ট্যাপ চয়ন করবেন?

একটি থ্রেড ট্যাপ কি?

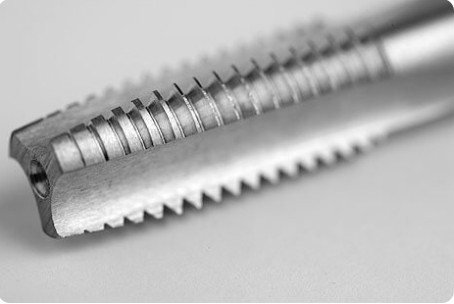

A থ্রেড ট্যাপ প্রি-ড্রিল করা গর্তের মধ্যে অভ্যন্তরীণ থ্রেড তৈরি করার জন্য ডিজাইন করা একটি বিশেষ কাটিং টুল। এটি স্ক্রু, বোল্ট এবং অন্যান্য থ্রেডেড ফাস্টেনার মিটমাট করে এমন হেলিকাল গ্রুভ তৈরি করতে উপাদান (কাটিং ট্যাপ) অপসারণ করে বা উপাদান (ট্যাপ গঠন) স্থানচ্যুত করে কাজ করে। থ্রেড ট্যাপগুলি উত্পাদন, স্বয়ংচালিত, মহাকাশ এবং নদীর গভীরতানির্ণয় শিল্পে অপরিহার্য যেখানে সমাবেশ এবং যান্ত্রিক বন্ধনের জন্য সুনির্দিষ্ট অভ্যন্তরীণ থ্রেডিং প্রয়োজন।

থ্রেড ট্যাপগুলি সাধারণত শক্ত করা ক্রোম ইস্পাত, উচ্চ-গতির ইস্পাত (এইচএসএস) বা কঠিন কার্বাইড থেকে তৈরি করা হয় যাতে ট্যাপিং প্রক্রিয়া চলাকালীন উত্পন্ন কাটা শক্তি এবং ঘর্ষণ প্রতিরোধ করা হয়। টুলটিতে অনুদৈর্ঘ্য বাঁশি রয়েছে যা চিপ খালি করার জন্য কাটিং প্রান্ত এবং চ্যানেল সরবরাহ করে, সাথে একটি চ্যামফার্ড সীসা যা গর্তে ট্যাপকে গাইড করে।

একটি থ্রেড ট্যাপের প্রধান কাজ

অভ্যন্তরীণ থ্রেড সৃষ্টি

একটি থ্রেড ট্যাপের প্রাথমিক কাজ হল গর্তে অভ্যন্তরীণ থ্রেড কাটা বা গঠন করা। বাহ্যিক থ্রেডিং টুলের বিপরীতে (ডাই), ট্যাপগুলি একটি নলাকার পৃষ্ঠের ভিতর থেকে কাজ করে, একটি থ্রেডযুক্ত সংযোগের মহিলা উপাদান তৈরি করে। এটি ধাতব, প্লাস্টিক বা যৌগিক ওয়ার্কপিসের সাথে বোল্ট, স্ক্রু এবং স্টাডগুলির সুরক্ষিত সংযুক্তি সক্ষম করে।

থ্রেড মেরামত এবং পুনঃস্থাপন

ট্যাপগুলি ক্ষতিগ্রস্ত বা ছিনতাই করা অভ্যন্তরীণ থ্রেড মেরামত করার জন্য একটি গুরুত্বপূর্ণ কাজ করে। থ্রেড প্রোফাইল পুনরায় কাটার মাধ্যমে, ট্যাপগুলি জীর্ণ থ্রেডগুলিকে তাদের আসল বৈশিষ্ট্যগুলিতে পুনরুদ্ধার করতে পারে, উচ্চ-মূল্যের উপাদানগুলিকে স্ক্র্যাপ করা থেকে বাঁচাতে পারে। এটি ইঞ্জিন মেরামত, যন্ত্রপাতি রক্ষণাবেক্ষণ এবং মহাকাশ অ্যাপ্লিকেশনগুলিতে বিশেষভাবে গুরুত্বপূর্ণ, যেখানে উপাদান প্রতিস্থাপনের খরচ যথেষ্ট।

চিপ ম্যানেজমেন্ট এবং ইভাকুয়েশন

বিভিন্ন ট্যাপ জ্যামিতি কার্যকরভাবে চিপ পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়. স্পাইরাল পয়েন্ট ট্যাপগুলি চিপগুলিকে সামনের দিকে ঠেলে দেয় (গর্তগুলির জন্য আদর্শ), যখন সর্পিল বাঁশির ট্যাপগুলি চিপগুলিকে পিছনের দিকে টেনে নেয় (অন্ধ গর্তের জন্য অপরিহার্য)। এই চিপ ইভাকুয়েশন ফাংশন টুল ভাঙ্গা প্রতিরোধ করে এবং থ্রেড গুণমান নিশ্চিত করে।

থ্রেড গণনার জন্য একটি থ্রেড ট্যাপ কীভাবে ব্যবহার করবেন

ড্রিল সাইজ ক্যালকুলেশনে ট্যাপ করুন

টোকা দেওয়ার আগে, আপনাকে অবশ্যই সঠিক ব্যাসের একটি পাইলট গর্ত ড্রিল করতে হবে। ট্যাপ ড্রিল আকার আনুমানিক অর্জন গণনা করা হয় 65-75% থ্রেড ব্যস্ততা , যা সর্বোত্তম শক্তি থেকে টর্ক ব্যালেন্স প্রদান করে। একটি ড্রিল গর্ত শুধু 0.2 মিমি ছোট আকারের দ্বারা লঘু ঘূর্ণন সঁচারক বল বৃদ্ধি করতে পারেন 15-25% , উল্লেখযোগ্যভাবে ভাঙ্গনের ঝুঁকি বাড়ায়।

RPM এবং ফিড রেট গণনা

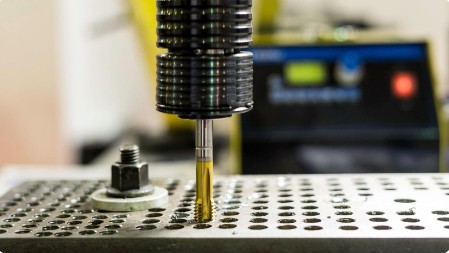

CNC ট্যাপিংয়ের জন্য, টাকু গতি (RPM) সূত্র ব্যবহার করে গণনা করা হয়: RPM = (কাটিং গতি × 1000) / (π × ট্যাপ ব্যাস) . ফিড রেট অবশ্যই থ্রেড পিচের সাথে সঠিকভাবে মিলতে হবে—যেকোনো অমিলের কারণে থ্রেড স্নেগিং বা ট্যাপ ভেঙ্গে যায়। উদাহরণস্বরূপ, একটি M6×1.0 ট্যাপের জন্য প্রতি বিপ্লবে ঠিক 1.0 মিমি ফিড প্রয়োজন।

অন্ধ গর্ত জন্য গভীরতা গণনা

অন্ধ গর্ত ট্যাপ করার সময়, প্রদান করতে ড্রিল গভীরতা গণনা করুন ক্লিয়ারেন্সের 3-5 পিচ দৈর্ঘ্য প্রয়োজনীয় থ্রেড গভীরতা অতিক্রম. এটি ট্যাপটিকে গর্তের নীচের সাথে যোগাযোগ করতে বাধা দেয়, যা তাত্ক্ষণিক ভাঙ্গন ঘটায়। একটি M8×1.25 থ্রেডের জন্য যার জন্য 20 মিমি থ্রেড গভীরতা প্রয়োজন, কমপক্ষে 24-26 মিমি গভীরে ড্রিল করুন।

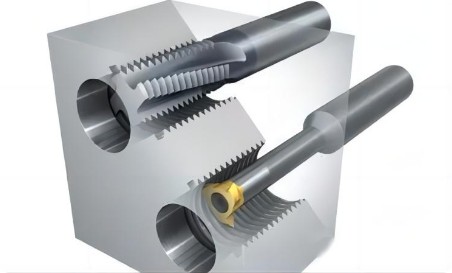

থ্রেড ট্যাপ বনাম অন্যান্য থ্রেডিং পদ্ধতি

মূল অন্তর্দৃষ্টি: থ্রেড মিলিং অতিক্রম করা উপকরণ জন্য পছন্দ করা হয় 50 HRC বা উচ্চ-মূল্যের অংশ কারণ ভাঙা কলের চেয়ে ভাঙা মিলিং কাটারগুলি সরানো সহজ। ফর্ম ট্যাপিং অফার 3× দীর্ঘ টুল জীবন অ্যালুমিনিয়ামে ট্যাপ কাটার চেয়ে, কিন্তু উপকরণ ≤36 HRC সীমাবদ্ধ।

একটি ট্যাপ এবং একটি থ্রেডেড ট্যাপের মধ্যে পার্থক্য

পদগুলি প্রায়শই বিনিময়যোগ্যভাবে ব্যবহৃত হয়, তবে সূক্ষ্ম পার্থক্য রয়েছে:

• "ট্যাপ" হ্যান্ড ট্যাপ, মেশিন ট্যাপ এবং ফর্মিং ট্যাপ সহ অভ্যন্তরীণ থ্রেড তৈরি করতে ব্যবহৃত যে কোনও সরঞ্জামের সাধারণ শব্দ।
• "থ্রেড ট্যাপ" বিশেষভাবে প্রমিত থ্রেড প্রোফাইল (যেমন, UNC, UNF, মেট্রিক) তৈরির জন্য ডিজাইন করা সংজ্ঞায়িত থ্রেড জ্যামিতি, বাঁশি এবং শ্যাঙ্ক কনফিগারেশন সহ সম্পূর্ণ কাটিং টুল সমাবেশকে বোঝায়।

ব্যবহারিক ব্যবহারে, "থ্রেড ট্যাপ" টুলের হেলিকাল থ্রেড তৈরির কার্যকারিতার উপর জোর দেয়, যখন "ট্যাপ" টুলের বিভাগে আরও বিস্তৃতভাবে উল্লেখ করতে পারে। উভয় পদই একই মৌলিক টুল পরিবারকে বর্ণনা করে।

কীভাবে ট্যাপ ভাঙা প্রতিরোধ করবেন

ট্যাপ ভেঙ্গে যাওয়া সবচেয়ে ব্যয়বহুল মেশিনিং ব্যর্থতাগুলির মধ্যে একটি, অন্ধ গর্তে ভাঙা ট্যাপগুলি প্রায়শই প্রয়োজন হয় EDM নিষ্কাশন যে অংশ নিজেই বেশী খরচ হতে পারে. এই প্রমাণিত কৌশলগুলি বাস্তবায়ন করুন:

পাইলট হোল সাইজিং অপ্টিমাইজ করুন

টার্গেট 75% থ্রেড ব্যস্ততা বরং 100%। সম্পূর্ণ থ্রেড শুধুমাত্র 5% শক্তি যোগ করে কিন্তু টর্কের চাহিদা তিনগুণ করে। সেটআপের সময় ড্রিলের আকার যাচাই করুন - শুধুমাত্র প্রোগ্রাম ডেটার উপর নির্ভর করবেন না।

সঠিক ট্যাপ জ্যামিতি নির্বাচন করুন

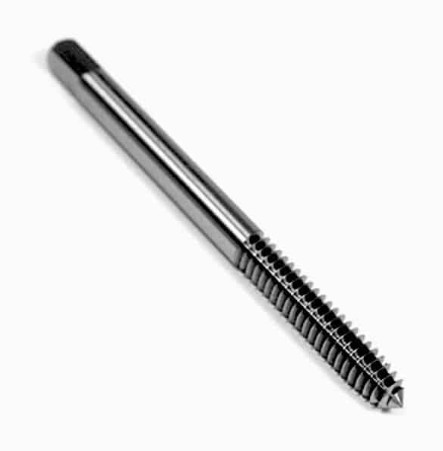

• গর্ত মাধ্যমে: সর্পিল পয়েন্ট (বন্দুকের নাক) ট্যাপগুলি ব্যবহার করুন যা চিপগুলিকে এগিয়ে দেয়
• অন্ধ গর্ত: সর্পিল বাঁশির ট্যাপগুলি ব্যবহার করুন যা চিপগুলিকে উপরের দিকে টানে
• গভীর গর্ত (>1.5× ব্যাস): পেক ট্যাপিং চক্র প্রয়োগ করুন

কাটিং প্যারামিটার নিয়ন্ত্রণ করুন

দ্বারা কাটিয়া গতি হ্রাস 20-30% শক্ত স্টিলের জন্য। স্পিন্ডেল স্পিড এবং ফিড রেট সিঙ্ক্রোনাইজ করতে CNC-তে অনমনীয় ট্যাপিং মোড ব্যবহার করুন—মিস্যালাইনমেন্ট অসম লোডিং এবং ফ্র্যাকচার ঘটায়।

সঠিক তৈলাক্তকরণ নিশ্চিত করুন

তেল-ভিত্তিক কাটিং ফ্লুইডগুলি যাতে অতিরিক্ত চাপ যুক্ত থাকে তা ট্যাপ করার জন্য জলে দ্রবণীয় কুল্যান্টকে ছাড়িয়ে যায়। স্টেইনলেস স্টীল 316L-এর জন্য, অপর্যাপ্ত তৈলাক্তকরণের কারণে কাজ শক্ত হয়ে যায় এবং খিঁচুনি হয়।

টুল এবং মেশিনের অবস্থা বজায় রাখুন

• থ্রেড গণনা সীমার উপর ভিত্তি করে সক্রিয়ভাবে ট্যাপগুলি প্রতিস্থাপন করুন, ব্যর্থতার জন্য অপেক্ষা না করে
• টাকু রানআউট যাচাই করুন ≤0.01 মিমি
• ছোটখাটো ভুলত্রুটি মিটমাট করার জন্য ভাসমান ট্যাপ হোল্ডার ব্যবহার করুন

একটি অন্ধ গর্ত কি এবং কোন ট্যাপ ব্যবহার করা উচিত?

একটি অন্ধ গর্ত সংজ্ঞা

A অন্ধ গর্ত এটি একটি গর্ত যা ওয়ার্কপিসের মধ্য দিয়ে সম্পূর্ণভাবে যায় না - এটির একটি বন্ধ নীচে রয়েছে। ছিদ্রের বিপরীতে, অন্ধ ছিদ্রগুলি ভিতরে চিপগুলিকে আটকে রাখে, থ্রেড তৈরিকে উল্লেখযোগ্যভাবে আরও চ্যালেঞ্জিং করে তোলে। ব্লাইন্ড হোল ইঞ্জিন ব্লক, হাইড্রোলিক ম্যানিফোল্ড এবং স্ট্রাকচারাল কম্পোনেন্টগুলিতে সাধারণ যেখানে ফাস্টেনারগুলিকে বিপরীত দিক দিয়ে প্রসারিত করা উচিত নয়।

ব্লাইন্ড হোলের জন্য প্রস্তাবিত ট্যাপ প্রকার

জটিল প্রয়োজনীয়তা: অন্ধ গর্ত জন্য, সবসময় ব্যবহার করুন সর্পিল বাঁশি কল সম্ভব হলে অভ্যন্তরীণ কুল্যান্ট চ্যানেলের সাথে। এইগুলি ছিদ্রের ঊর্ধ্বমুখী এবং বাইরের দিকে টেনে নেয়, নীচের অংশে প্যাকিং প্রতিরোধ করে যা ভাঙার কারণ হয়। 1.5× ব্যাসের চেয়ে গভীর গর্তের জন্য, পেক ট্যাপিং প্রয়োগ করুন - 2-3টি থ্রেড অগ্রিম করুন, তারপরে চিপগুলি পরিষ্কার করতে প্রত্যাহার করুন।

কিভাবে একটি থ্রেড ট্যাপ বজায় রাখা

পরিষ্কার এবং সংগ্রহস্থল

প্রতিটি ব্যবহারের পরে, চিপস এবং কাটা তরল অবশিষ্টাংশ অপসারণ করতে একটি ব্রাশ এবং দ্রাবক দিয়ে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন। প্রান্তের ক্ষতি রোধ করতে পৃথক বগি বা প্রতিরক্ষামূলক হাতাগুলিতে ট্যাপগুলি সংরক্ষণ করুন। টুল ড্রয়ারে কখনই ট্যাপস টস করবেন না যেখানে তারা অন্য টুলের সাথে যোগাযোগ করতে পারে।

পরিদর্শন এবং শার্পনিং

পরিধান, চিপিং বা বিল্ট-আপ প্রান্তের জন্য ম্যাগনিফিকেশনের অধীনে ট্যাপ কাটিংয়ের প্রান্তগুলি পরিদর্শন করুন। পরিধান সনাক্ত করা হয় যখন regrind বাঁশি, কিন্তু কখনই বাঁশির তলা পিষে দিও না -এটি টুলটিকে দুর্বল করে। সঠিক জ্যামিতি পুনরুদ্ধার করতে রিগ্রাইন্ডিংয়ের সময় সমস্ত জীর্ণ অংশগুলি সরান৷ পুনরায় ধারালো করার সময় জমির প্রস্থ খুব সংকীর্ণ করা এড়িয়ে চলুন।

আবরণ এবং পৃষ্ঠ চিকিত্সা

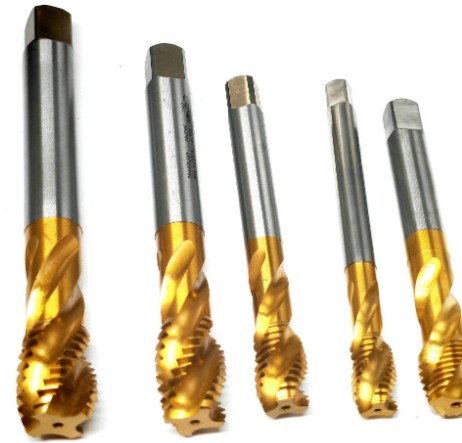

যেমন পৃষ্ঠ চিকিত্সা প্রয়োগ করুন টাইটানিয়াম নাইট্রাইড (TiN) বা বাষ্প অক্সাইড ঘর্ষণ কমাতে এবং হাতিয়ার জীবন প্রসারিত. TiCN আবরণ স্টেইনলেস স্টীল অ্যাপ্লিকেশনের জন্য বিশেষভাবে কার্যকর। পুনরায় প্রলিপ্ত ট্যাপ অর্জন করতে পারেন 2-3× টুল লাইফ আবরণহীন সরঞ্জামের।

জীবন ব্যবস্থাপনা

উপাদান এবং থ্রেড গণনার উপর ভিত্তি করে পূর্বনির্ধারিত টুল জীবন সীমা স্থাপন করুন। উদাহরণস্বরূপ, অ্যালুমিনিয়ামে একটি HSS ট্যাপ প্রক্রিয়া হতে পারে 500-1000 গর্ত , যখন স্টেইনলেস স্টিল 316L-এ একই ট্যাপ শুধুমাত্র স্থায়ী হতে পারে 50-100 গর্ত . ট্যাপগুলিকে সক্রিয়ভাবে প্রতিস্থাপন করুন — পরা ট্যাপগুলি আন্ডার সাইজড থ্রেড কাটা এবং উচ্চ টর্কের প্রয়োজন, ভাঙার ঝুঁকি বাড়ায়।

থ্রেড ট্যাপস সম্পর্কে FAQ

কেন আমার টোকা অন্ধ গর্তে ভাঙতে থাকে?

সবচেয়ে সাধারণ কারণ হল গর্তের নীচে চিপ জমে . সর্পিল বাঁশির ট্যাপগুলিতে স্যুইচ করুন যা চিপগুলিকে উপরের দিকে টানে, যাচাই করুন আপনার ড্রিলের গভীরতা পর্যাপ্ত ক্লিয়ারেন্স প্রদান করে (থ্রেডের গভীরতার বাইরে 3-5 পিচ), এবং গভীর গর্তের জন্য পেক ট্যাপিং চক্র বিবেচনা করুন।

আমি কি হাত এবং মেশিনে ট্যাপ করার জন্য একই ট্যাপ ব্যবহার করতে পারি?

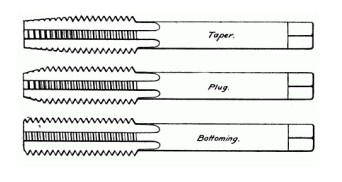

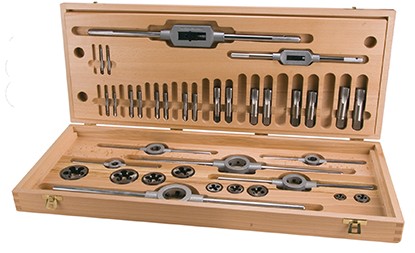

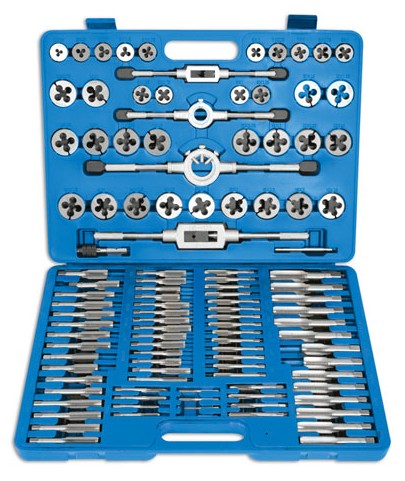

হ্যান্ড ট্যাপ (টেপার, প্লাগ, বটমিং সেট) ট্যাপ রেঞ্চের সাথে ম্যানুয়াল ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং প্রগতিশীল কাটার জন্য নির্দিষ্ট চেম্ফার দৈর্ঘ্য রয়েছে। মেশিন ট্যাপগুলি সিএনসি/মেশিনিং সেন্টার ব্যবহারের জন্য সিঙ্ক্রোনাইজড ফিড রেটগুলির সাথে ইঞ্জিনিয়ার করা হয়। যদিও হাতের ট্যাপগুলি মেশিনে ব্যবহার করা যেতে পারে, মেশিনের ট্যাপগুলি তাদের আক্রমণাত্মক জ্যামিতির কারণে ম্যানুয়ালি ব্যবহার করা উচিত নয়।

কল কাটা এবং গঠনের মধ্যে পার্থক্য কী?

কল কাটা থ্রেড তৈরি করতে এবং চিপ তৈরি করতে উপাদানগুলি সরান। ট্যাপ গঠন (রোল ট্যাপ) চিপ গঠন ছাড়াই উপাদান স্থানচ্যুত করুন, ভাল পৃষ্ঠ ফিনিস সহ শক্তিশালী থ্রেড তৈরি করুন। যাইহোক, ট্যাপ তৈরির জন্য উপকরণ প্রয়োজন ≤36 HRC এবং সামান্য বড় থ্রেড তৈরি করে, বড় পাইলট গর্তের প্রয়োজন হয়।

আমি কিভাবে একটি গর্ত থেকে একটি ভাঙা কল অপসারণ করতে পারি?

অপসারণের পদ্ধতিগুলির মধ্যে রয়েছে: (1) ট্যাপ এক্সট্র্যাক্টর যা ভাঙা ঠোঁটকে আঁকড়ে ধরে, (2) বৈদ্যুতিক ডিসচার্জ মেশিনিং (EDM) ট্যাপটি পুড়িয়ে ফেলার জন্য, (3) বাম হাতের ড্রিল দিয়ে সাবধানে ড্রিলিং, বা (4) উচ্চ-মূল্যের অংশগুলির জন্য রাসায়নিক দ্রবীভূতকরণ৷ প্রতিরোধ সবসময়ই বেশি সাশ্রয়ী-ভাঙা ট্যাপ অপসারণে ওয়ার্কপিসের চেয়ে বেশি খরচ হতে পারে।

কেন আমার থ্রেড খুব টাইট বা খুব আলগা হয়?

আলগা থ্রেড ওভারসাইজড ড্রিল হোল বা জীর্ণ টোকা কাটা ছোট ছোট ইঙ্গিত করুন। টাইট থ্রেড আন্ডারসাইজড ড্রিলের পরামর্শ দিন, পরা ট্যাপ কাটা আন্ডার সাইজড (ফ্ল্যাঙ্ক পরিধান পিচের ব্যাস বাড়ায়), অথবা অপর্যাপ্ত তৈলাক্তকরণের কারণে গালিং। সর্বদা ড্রিলের আকার যাচাই করুন এবং অঙ্কনগুলিতে সহনশীলতা ক্লাস (মেট্রিকের জন্য 6H, ইউনিফাইডের জন্য 2B) নির্দিষ্ট করুন।

ট্যাপ করার জন্য আমার কি কাটিয়া গতি ব্যবহার করা উচিত?

সাধারণ পৃষ্ঠের গতি: অ্যালুমিনিয়াম: 15-25 মি/মিনিট; কার্বন ইস্পাত: 8-12 মি/মিনিট; স্টেইনলেস স্টীল: 4-8 মি/মিনিট; শক্ত ইস্পাত (>45 HRC): 3-5 মি/মিনিট . সন্দেহ হলে, নিম্ন প্রান্ত থেকে শুরু করুন এবং ধীরে ধীরে বৃদ্ধি করুন। অত্যধিক গতি স্টেইনলেস এবং তাপ তৈরিতে কাজকে শক্ত করে তোলে যা পরিধানকে ত্বরান্বিত করে।
